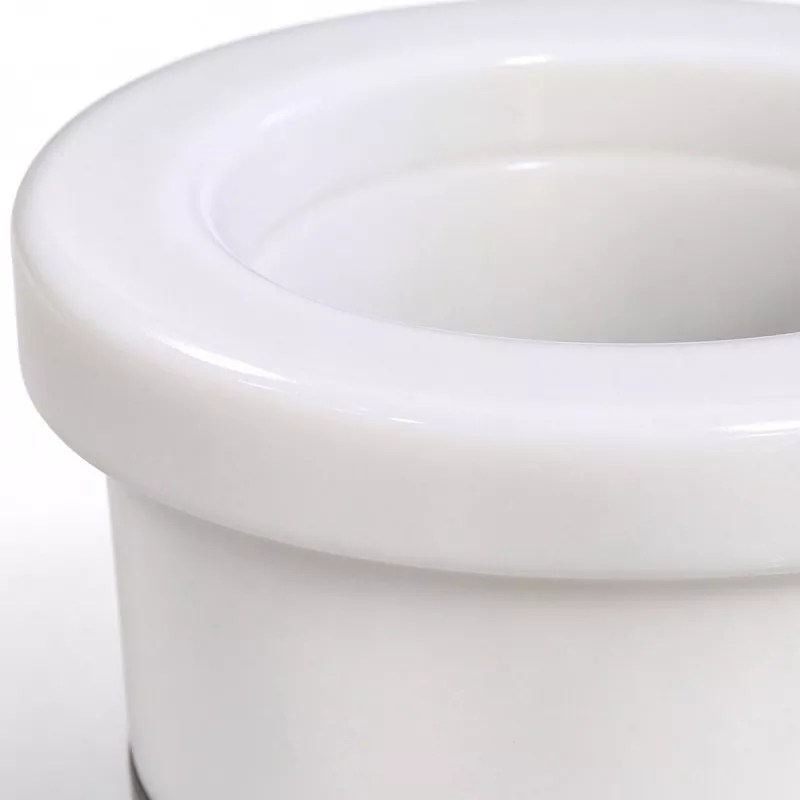

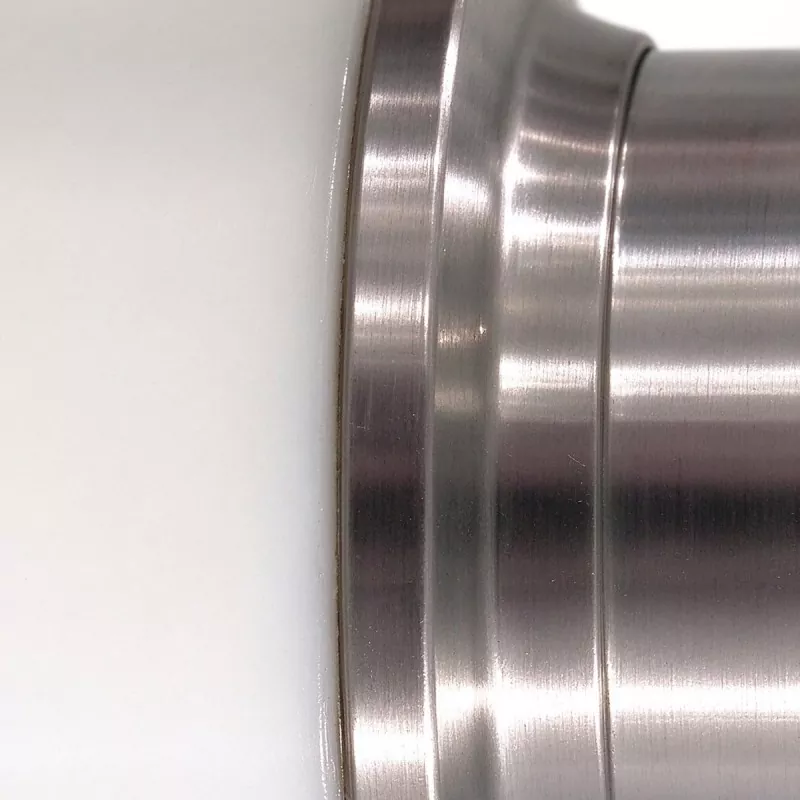

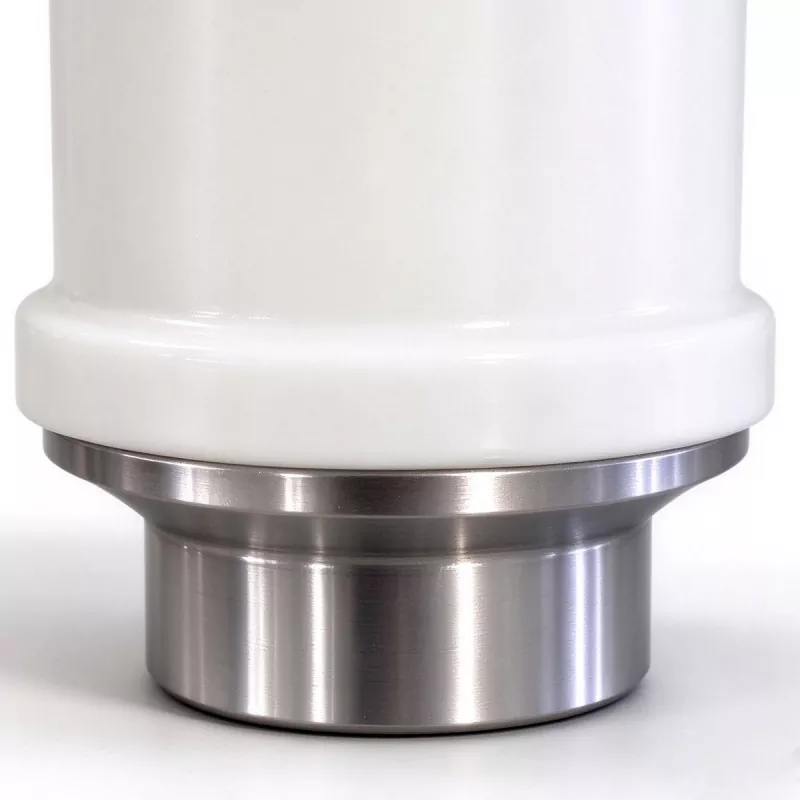

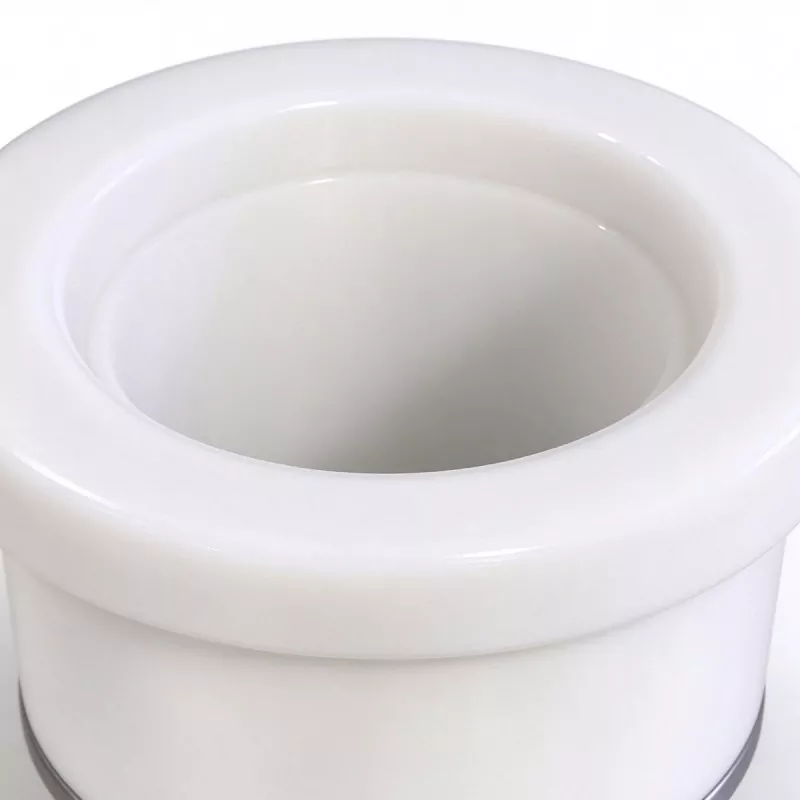

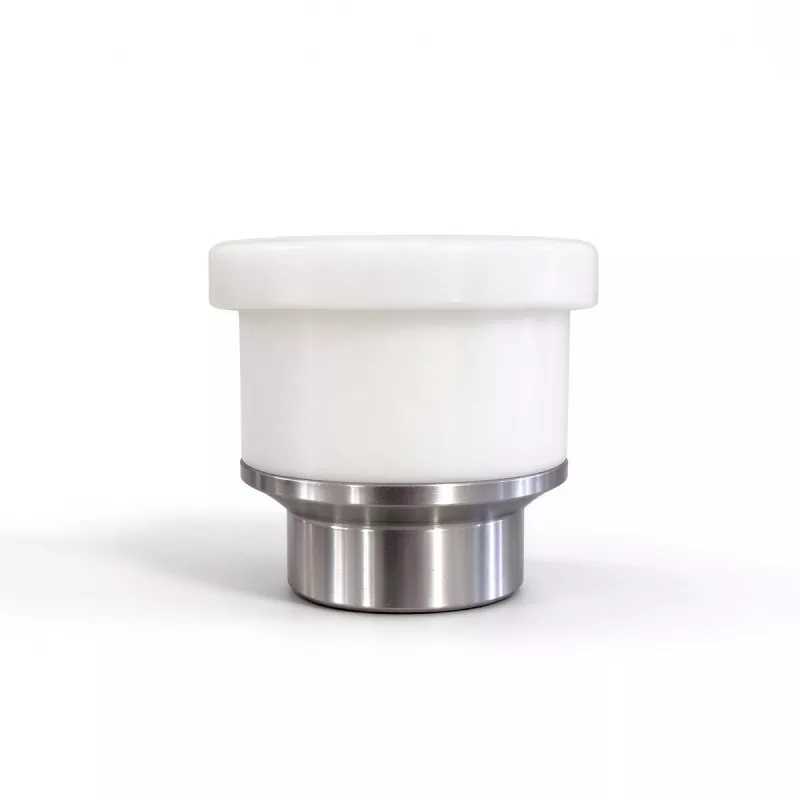

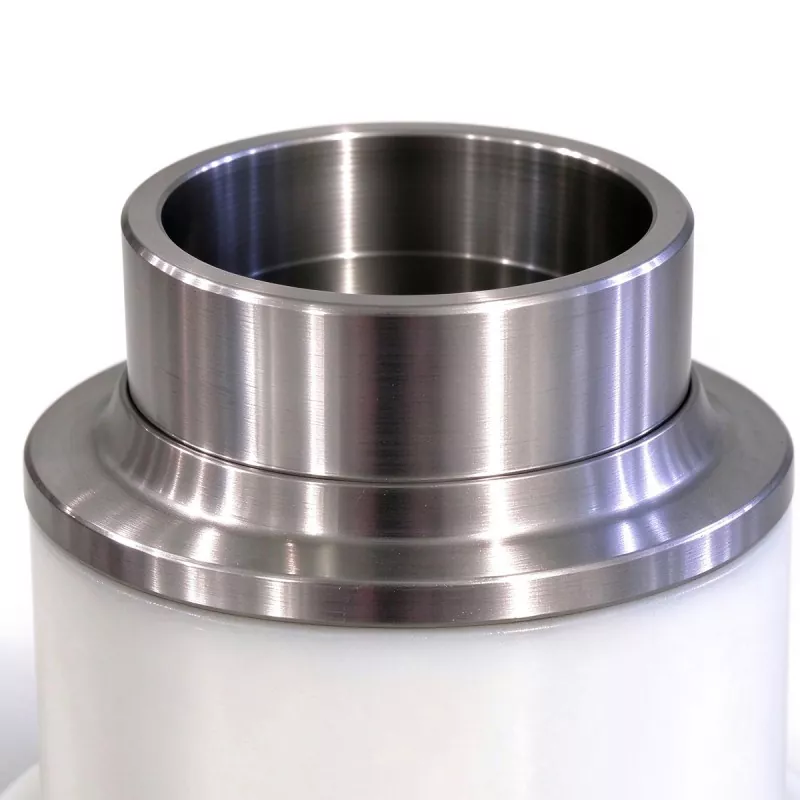

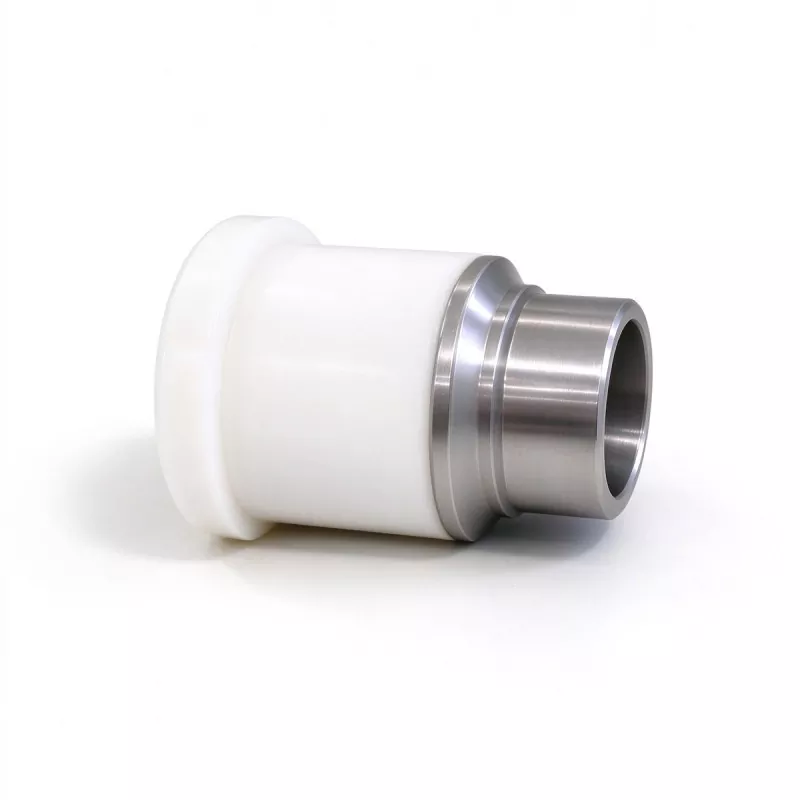

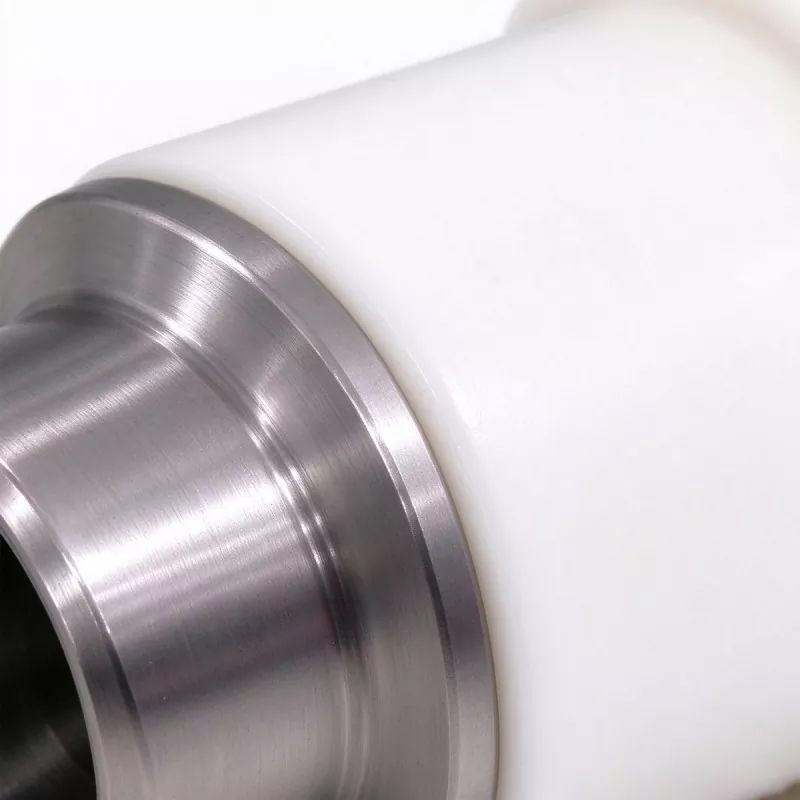

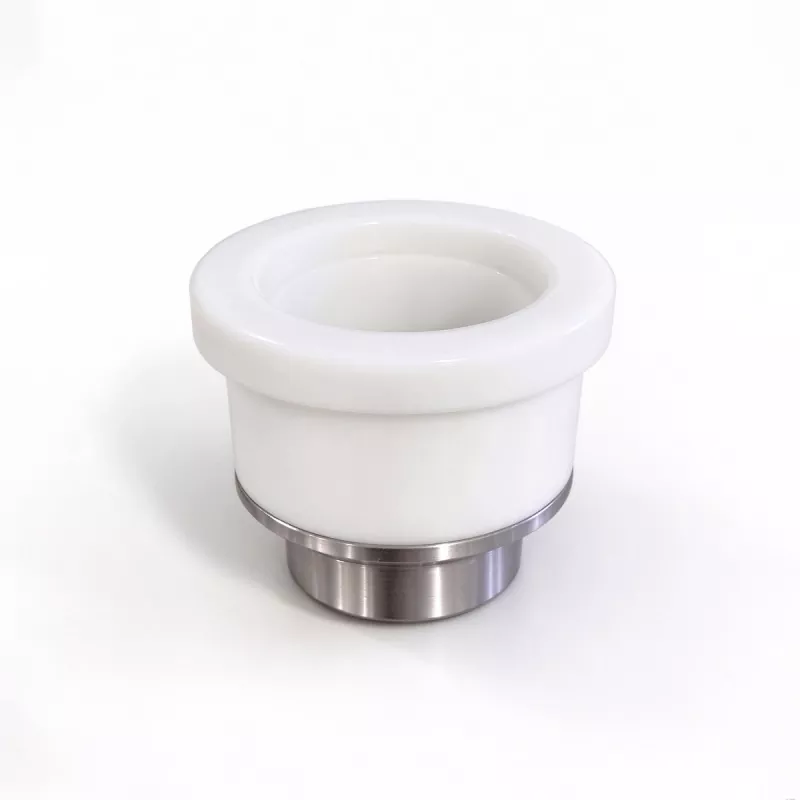

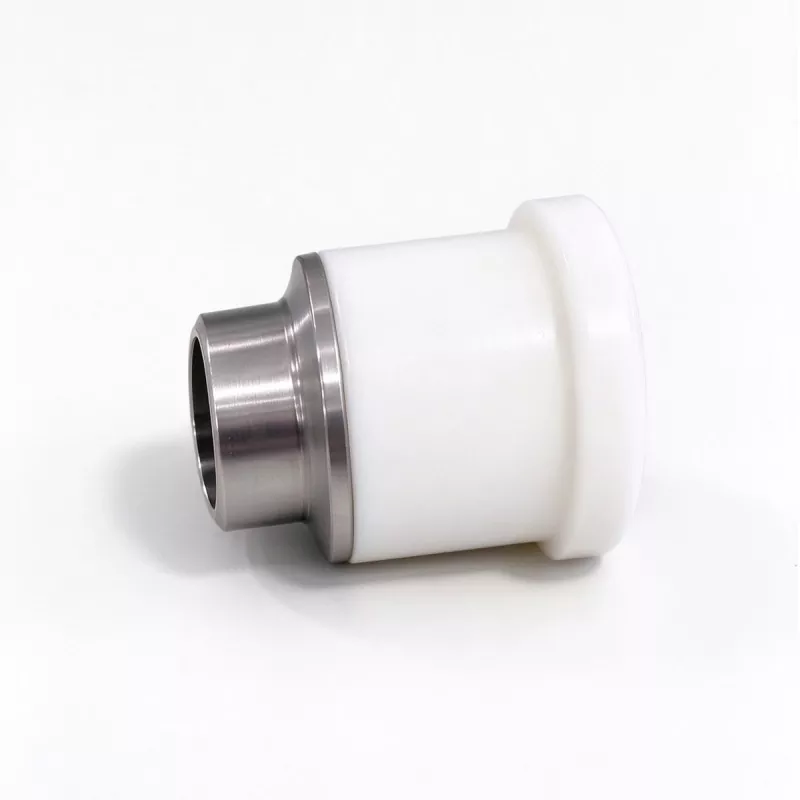

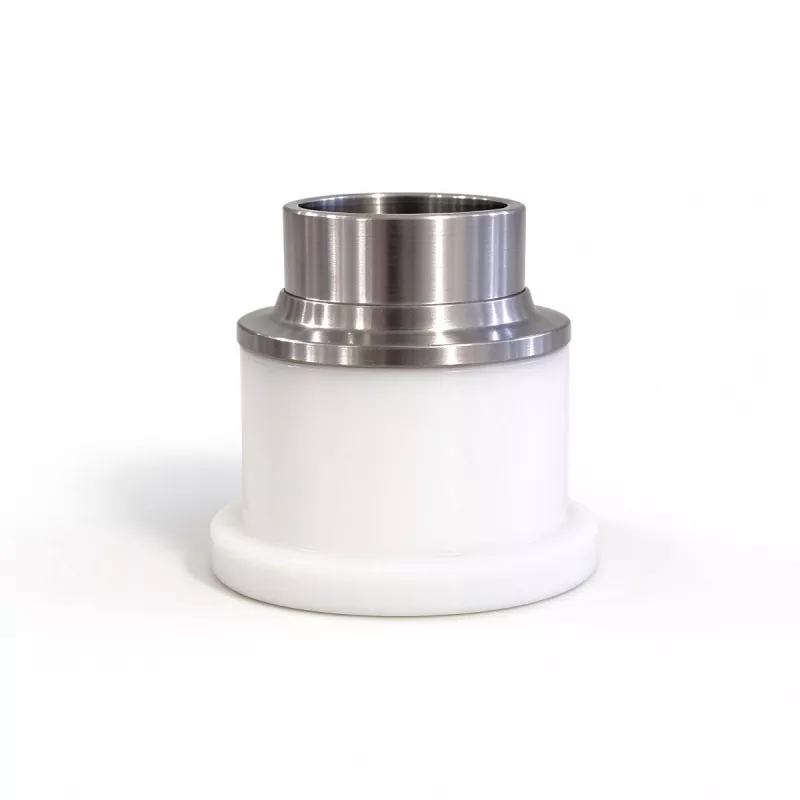

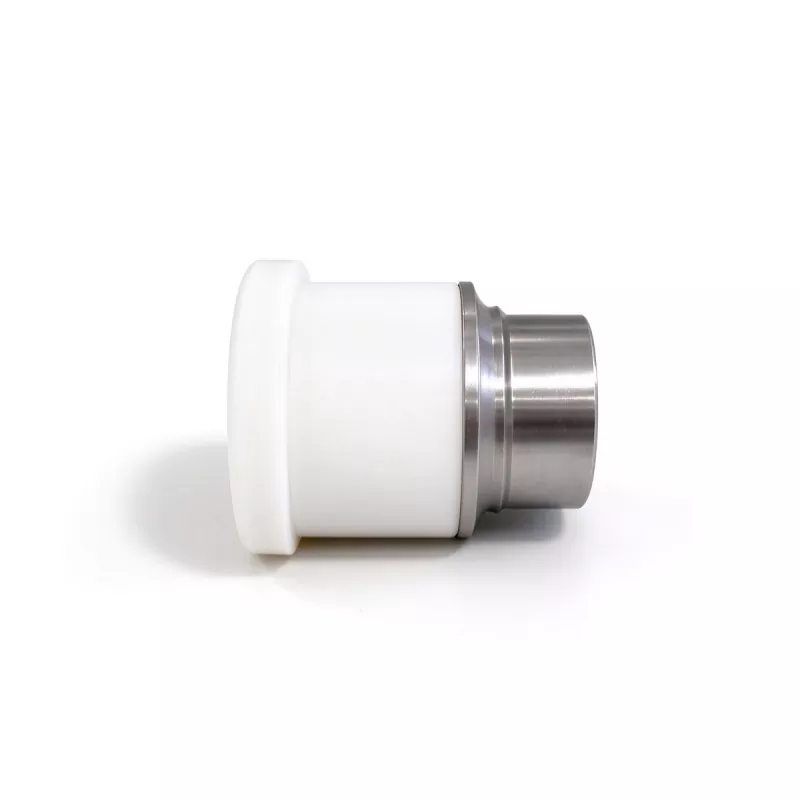

लेजर कटिंग हेड सिरेमिक रिंग

एवर व्यू फाइबर लेजर कटिंग हेड्स के लिए रिप्लेसमेंट सिरेमिक घटकों की आपूर्ति करता है, संगत कटिंग-हेड असेंबली में नोजल पोजिशनिंग, इलेक्ट्रिकल इन्सुलेशन और ऊंचाई-सेंसिंग कार्यों का समर्थन करता है। नोजल के नजदीक स्थापित एक छोटी उपभोग्य वस्तु के रूप में, लेजर कटिंग हेड सिरेमिक रिंग गर्मी, छींटे, धूल और कभी-कभी यांत्रिक प्रभाव के संपर्क में आने वाले क्षेत्र में काम करती है।

वास्तविक कटिंग-हेड संरचना के अनुसार सही सिरेमिक रिंग का चयन किया जाना चाहिए। बाहरी व्यास, भीतरी व्यास, ऊँचाई, धागा, संपर्क व्यवस्था और माउंटिंग डिज़ाइन विभिन्न मॉडलों के बीच भिन्न हो सकते हैं।

प्रतिस्थापन खरीदारी के लिए, एवर व्यू कटिंग-हेड मॉडल, मूल भाग संख्या, आयाम या स्पष्ट तस्वीरें प्रदान करने की अनुशंसा करता है। हमारी टीम कोटेशन से पहले विशिष्टता मिलान में सहायता कर सकती है और रखरखाव स्टॉक या थोक ऑर्डर का समर्थन कर सकती है।

निचले काटने वाले सिर का एक मुख्य भाग

लेजर कटिंग हेड सिरेमिक रिंग कटिंग-हेड असेंबली और नोजल-संबंधित घटकों के बीच स्थित है। इसकी सटीक संरचना कटिंग-हेड डिज़ाइन पर निर्भर करती है, लेकिन यह आमतौर पर यांत्रिक स्थिति और विद्युत अलगाव दोनों में योगदान देती है।

नोजल पोजिशनिंग का समर्थन करें

सिरेमिक बॉडी और संबंधित माउंटिंग संरचना नोजल असेंबली को इच्छित स्थिति में रखने में मदद करती है। सही आयाम और सघनता महत्वपूर्ण हैं क्योंकि नोजल को लेजर बीम के साथ आवश्यक संबंध बनाए रखने की आवश्यकता होती है।

विद्युत इन्सुलेशन प्रदान करें

सिरेमिक सामग्री काटने वाले सिर के चयनित प्रवाहकीय भागों के बीच विद्युत इन्सुलेशन प्रदान करती है। यह विशेषता उन सिरों को काटने में महत्वपूर्ण है जो नोजल असेंबली और धातु वर्कपीस के बीच की दूरी की निगरानी के लिए कैपेसिटिव ऊंचाई सेंसिंग का उपयोग करते हैं।

ऊंचाई संवेदन असेंबली पर निर्भर करता है

संगत कटिंग हेड्स में, सिरेमिक रिंग एक स्वतंत्र सेंसर के रूप में काम करने के बजाय नोजल और सेंसिंग घटकों के साथ मिलकर काम करती है।

संवेदन संरचना को बनाए रखें

सेरेमिक बॉडी सेंसिंग असेंबली के लिए आवश्यक यांत्रिक संबंध को बनाए रखते हुए प्रासंगिक प्रवाहकीय घटकों को अलग करती है। विशिष्ट डिज़ाइन के आधार पर संपर्क बिंदु या प्रवाहकीय आवेषण भी शामिल किए जा सकते हैं।

इंस्टालेशन विविधता कम करें

सही ढंग से मिलान की गई सिरेमिक रिंग नोजल से संबंधित असेंबली को प्रतिस्थापन के बाद अपनी इच्छित स्थिति में लौटने में मदद करती है। गलत आयाम असेंबली फिट को प्रभावित कर सकते हैं और ऊंचाई-संवेदन प्रणाली की अतिरिक्त समस्या निवारण की आवश्यकता हो सकती है।

अंगूठी को क्या नुकसान हो सकता है?

लेजर कटिंग हेड सिरेमिक रिंग वर्कपीस के करीब काम करती है, जिससे यह कई व्यावहारिक उत्पादन स्थितियों के प्रति संवेदनशील हो जाती है।

टकराव से क्षति

एक विकृत शीट, उभरी हुई वर्कपीस या प्रोग्रामिंग त्रुटि काटने वाले सिर को सामग्री के संपर्क में ला सकती है। टक्कर के बाद, दरारें, चिप्स या विस्थापन के लिए सिरेमिक बॉडी का निरीक्षण किया जाना चाहिए।

गर्मी और छींटे

लगातार काटने से निचला कटिंग-हेड क्षेत्र गर्मी और धातु के छींटों के संपर्क में आ जाता है। नियमित रखरखाव के दौरान सिरेमिक रिंग, नोजल और संपर्क क्षेत्र के आसपास संदूषण पर ध्यान दिया जाना चाहिए।

अन्य भागों को बदलने से पहले निरीक्षण करें

एक क्षतिग्रस्त सिरेमिक रिंग ऐसे लक्षण पैदा कर सकती है जो नोजल या ऊंचाई-नियंत्रण प्रणाली से संबंधित प्रतीत होते हैं। हालाँकि, इसे स्वचालित रूप से हर काटने की समस्या का कारण नहीं माना जाना चाहिए।

शारीरिक स्थिति की जाँच करें

दरारें, चिपके हुए किनारे, विकृति, संदूषण या असामान्य ढीलेपन की तलाश करें। यदि सिरेमिक बॉडी स्पष्ट रूप से क्षतिग्रस्त है, तो घटक का मूल्यांकन होने तक निरंतर उपयोग से बचा जाना चाहिए।

संपर्क क्षेत्र की जाँच करें

जहां कटिंग-हेड डिज़ाइन में प्रवाहकीय संपर्क शामिल हैं, निर्माता की रखरखाव प्रक्रिया के अनुसार उनकी स्थिति का निरीक्षण करें। ख़राब संपर्क सेंसिंग सर्किट को प्रभावित कर सकता है।

आकार बाहरी व्यास से अधिक है

केवल बाहरी व्यास के आधार पर खरीदने से गलत प्रतिस्थापन हो सकता है। विभिन्न बढ़ते संरचनाओं या संपर्क व्यवस्था का उपयोग करते समय विभिन्न सिरेमिक रिंगों में समान बाहरी आकार हो सकते हैं।

मापने के लिए आयाम

उपलब्ध होने पर, बाहरी व्यास, आंतरिक व्यास और समग्र ऊंचाई प्रदान करें। माप तस्वीरों से अनुमान लगाने के बजाय मूल घटक से लिया जाना चाहिए।

थ्रेड और संपर्क जांचें

थ्रेड आकार, माउंटिंग इंटरफ़ेस और संपर्क स्थिति भी संगतता निर्धारित कर सकती है। नोजल इंटरफ़ेस को सिरेमिक-रिंग संरचना के साथ एक साथ माना जाना चाहिए।

वास्तविक कटिंग-हेड असेंबली के आधार पर अंतिम विशिष्टताओं की पुष्टि की जानी चाहिए।

रिंग को कटिंग हेड से मिलाएं

एक लेज़र कटिंग हेड सिरेमिक रिंग को एक सार्वभौमिक सहायक के बजाय कटिंग-हेड-विशिष्ट उपभोज्य के रूप में माना जाना चाहिए।

विभिन्न मॉडल अलग-अलग डिज़ाइन का उपयोग करते हैं

काटने वाले सिर सिरेमिक-रिंग आयाम, धागे, स्थान निर्धारण सुविधाओं और संपर्क विन्यास में भिन्न हो सकते हैं। यहां तक ​​कि समान दिखने वाले उत्पाद भी विनिमेय नहीं हो सकते हैं।

मूल जानकारी मदद करती है

मूल भाग संख्या, पैकेजिंग लेबल और कटिंग-हेड मॉडल प्रतिस्थापन की पहचान के लिए उपयोगी संदर्भ प्रदान करते हैं। स्पष्ट तस्वीरें गलत मिलान की संभावना को और भी कम कर सकती हैं।

एक सरल पहचान प्रक्रिया

एवर व्यू उन खरीदारों की सहायता कर सकता है जो सटीक सिरेमिक-रिंग विनिर्देश नहीं जानते हैं।

उपकरण से प्रारंभ करें

कटिंग-हेड निर्माता और मॉडल प्रदान करें। यदि काटने वाले सिर पर नेमप्लेट या मॉडल का अंकन है, तो एक स्पष्ट फोटो शामिल करें।

पुराने भाग का विवरण जोड़ें

उपलब्ध माप, भाग संख्या और संपर्क जानकारी के साथ विभिन्न कोणों से मूल सिरेमिक अंगूठी की तस्वीरें भेजें।

सिर काटना → पुराना भाग → आयाम → फोटो → विशिष्टता

यह प्रक्रिया विदेशी खरीदारों, लेजर सेवा कंपनियों और मौजूदा मशीनों के लिए प्रतिस्थापन भागों की सोर्सिंग करने वाले वितरकों के लिए विशेष रूप से उपयोगी है।

स्थापना के लिए देखभाल की आवश्यकता होती है

सिरेमिक रिंग एक सटीक घटक है और प्रतिस्थापन के दौरान इसे सावधानीपूर्वक संभाला जाना चाहिए।

फिटिंग से पहले निरीक्षण करें

पुष्टि करें कि नए घटक में कोई दृश्य दरारें, चिप्स या संदूषण नहीं है। स्थापना से पहले आयाम और बढ़ते ढांचे की जांच करें।

यांत्रिक क्षति से बचें

प्रभाव या अत्यधिक बल से सिरेमिक क्षतिग्रस्त हो सकता है। कटिंग-हेड निर्माता की प्रक्रिया के अनुसार घटक स्थापित करें और संबंधित माउंटिंग भागों को अधिक कसने से बचें।

नोजल असेंबली को स्थिर रखें

सिरेमिक रिंग अकेले काम नहीं करती. काटने वाले सिर के निचले सिरे पर नोजल और अन्य घटकों के साथ इसकी स्थिति पर विचार किया जाना चाहिए।

नोजल सीटिंग की जाँच करें

प्रतिस्थापन के बाद, पुष्टि करें कि नोजल सही ढंग से बैठा है और संबंधित असेंबली सुरक्षित है।

ऊंचाई संवेदन की जाँच करें

जहां कैपेसिटिव सेंसिंग का उपयोग किया जाता है, मशीन को नियमित उत्पादन में वापस करने से पहले रखरखाव के बाद सामान्य ऊंचाई-सेंसिंग ऑपरेशन को सत्यापित करें।

लेज़र मेटल कटिंग में अनुप्रयोग

एवर व्यू प्रतिस्थापन सिरेमिक घटक विभिन्न धातु निर्माण वातावरणों में उपयोग किए जाने वाले फाइबर लेजर काटने के उपकरण के लिए हैं।

शीट धातु प्रसंस्करण

विशिष्ट अनुप्रयोगों में मशीनरी भागों, अलमारियाँ, बाड़ों और निर्मित धातु घटकों के लिए कार्बन स्टील, स्टेनलेस स्टील और एल्यूमीनियम शीट प्रसंस्करण शामिल हैं।

उत्पादन और सेवा उपकरण

वे लेजर कटिंग सेवा केंद्रों, उपकरण रखरखाव कंपनियों, मशीनरी निर्माताओं और वितरकों के लिए भी प्रासंगिक हो सकते हैं जो कई कटिंग-हेड कॉन्फ़िगरेशन बनाए रखते हैं।

सही मॉडल केवल संसाधित की जा रही सामग्री के बजाय कटिंग-हेड संरचना द्वारा निर्धारित किया जाता है।

व्यावहारिक अतिरिक्त सूची बनाएँ

यद्यपि सिरेमिक रिंग अपेक्षाकृत छोटी उपभोग्य वस्तु है, इसकी अनुपलब्धता से कटिंग-हेड रखरखाव में देरी हो सकती है।

उत्पादन कारखानों के लिए

कई लेज़र कटिंग मशीनें चलाने वाली फ़ैक्टरियाँ कटिंग-हेड मॉडल और मशीन नंबर के अनुसार अतिरिक्त सिरेमिक रिंगों को व्यवस्थित कर सकती हैं। इससे तकनीशियनों के लिए सही प्रतिस्थापन का चयन करना आसान हो जाता है।

वितरकों के लिए

लेजर उपकरण वितरकों और सेवा कंपनियों को विभिन्न ग्राहक मशीनों के लिए कई विशिष्टताओं की आवश्यकता हो सकती है। थोक खरीदारी से पहले मॉडल की पुष्टि करने से असंगत भागों को स्टॉक करने से बचने में मदद मिलती है।

छोटे घटकों में गुणवत्ता मायने रखती है

संपूर्ण लेजर कटिंग सिस्टम की लागत की तुलना में सिरेमिक रिंग का खरीद मूल्य छोटा है, लेकिन आयामी असंगतता अभी भी रखरखाव की समस्याएं पैदा कर सकती है।

आयामी संगति

सिरेमिक बॉडी, माउंटिंग सुविधाएँ और संपर्क व्यवस्था पुष्टि किए गए विनिर्देश के अनुरूप होनी चाहिए। सुसंगत आयाम दोहराने योग्य असेंबली का समर्थन करने में सहायता करते हैं।

पैकेजिंग सुरक्षा

भंडारण और परिवहन के दौरान सिरेमिक घटकों को उचित रूप से संरक्षित किया जाना चाहिए। स्थापना से पहले चिप्स और दरारों को रोकना विश्वसनीय उपभोज्य प्रबंधन का हिस्सा है।

इसे कब बदला जाना चाहिए?

प्रत्येक काटने वाले सिर के लिए कोई सार्वभौमिक प्रतिस्थापन अंतराल नहीं है। वास्तविक सेवा आवश्यकताएँ मशीन संचालन, टकराव, गर्मी जोखिम, संदूषण और रखरखाव प्रथाओं पर निर्भर करती हैं।

दृश्यमान क्षति के बाद बदलें

दरारें, चिप्स, विरूपण या अन्य भौतिक क्षति घटक का निरीक्षण करने और यह निर्धारित करने के स्पष्ट कारण हैं कि प्रतिस्थापन आवश्यक है या नहीं।

रखरखाव के दौरान बदलें

यदि सिरेमिक रिंग असामान्य घिसाव दिखाती है या कटिंग-हेड असेंबली अपेक्षा के अनुरूप काम नहीं करती है, तो प्रतिस्थापन को रखरखाव प्रक्रिया के हिस्से के रूप में माना जा सकता है।

आदेश की जानकारी

सटीक उद्धरण के लिए, जब भी संभव हो, कटिंग-हेड मॉडल, मूल सिरेमिक-रिंग जानकारी, आयाम, संपर्क व्यवस्था, फ़ोटो और आवश्यक मात्रा प्रदान करें।

यदि आप मॉडल को नहीं जानते हैं

सिरेमिक रिंग, कटिंग हेड और मूल पैकेजिंग की स्पष्ट तस्वीरें भेजें। कोई भी उपलब्ध माप या भाग संख्या शामिल करें।

थोक खरीदारी के लिए

बार-बार या थोक ऑर्डर के लिए, आवश्यक मात्रा और कटिंग-हेड मॉडल पहले से प्रदान करें। एवर व्यू विनिर्देश पुष्टिकरण और प्रतिस्थापन आपूर्ति में सहायता कर सकता है।

प्रतिस्थापन सिरेमिक अंगूठी की आवश्यकता है?

विवरण भेजें → मॉडल की पुष्टि करें → विशिष्टता जांचें → उद्धरण प्राप्त करें

फाइबर लेजर कटिंग हेड के लिए सिरेमिक-रिंग मिलान, प्रतिस्थापन और थोक खरीद के लिए एवर व्यू से संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

सिरेमिक रिंग के फटने का क्या कारण है?

वर्कपीस के साथ टकराव, अत्यधिक यांत्रिक बल या अनुचित हैंडलिंग सिरेमिक बॉडी को नुकसान पहुंचा सकती है। कटिंग-हेड डिज़ाइन के आधार पर गर्मी और उत्पादन संदूषण भी गिरावट में योगदान दे सकता है।

क्या टूटी हुई अंगूठी को अभी भी अस्थायी रूप से उपयोग किया जा सकता है?

एक टूटी हुई सिरेमिक रिंग को सामान्य सेवा योग्य घटक के रूप में नहीं माना जाना चाहिए। क्योंकि रिंग इन्सुलेशन और सेंसिंग संरचना का हिस्सा हो सकती है, निरंतर संचालन से पहले कटिंग-हेड निर्माता की रखरखाव प्रक्रिया का पालन किया जाना चाहिए।

अंगूठी में धातु के संपर्क क्यों हैं?

कुछ कटिंग-हेड डिज़ाइन में कैपेसिटिव हाइट-सेंसिंग सर्किट के हिस्से के रूप में प्रवाहकीय संपर्क या आवेषण शामिल होते हैं। उनकी सटीक व्यवस्था कटिंग-हेड मॉडल के अनुसार भिन्न होती है।

क्या सिरेमिक-रिंग की ऊंचाई महत्वपूर्ण है?

हाँ। कुल ऊंचाई उन आयामों में से एक है जो प्रभावित कर सकती है कि निचली कटिंग-हेड असेंबली एक साथ कैसे फिट होती है। इसे केवल बाहरी व्यास के आधार पर चुनने के बजाय मूल विनिर्देश से मेल खाना चाहिए।

क्या मैं किसी अन्य कटिंग-हेड ब्रांड की सिरेमिक रिंग का उपयोग कर सकता हूँ?

केवल तभी जब आयाम, माउंटिंग संरचना, संपर्क व्यवस्था और अन्य प्रासंगिक विनिर्देशों के संगत होने की पुष्टि की जाती है। समान उपस्थिति विनिमेयता की गारंटी नहीं देती है।

पहचान के लिए कौन सी तस्वीरें सर्वोत्तम हैं?

सिरेमिक रिंग के सामने, पीछे और किनारे के दृश्य, साथ ही कटिंग-हेड मॉडल लेबल की एक तस्वीर प्रदान करें। रूलर, कैलीपर या अन्य उपयुक्त संदर्भ के साथ माप पहचान को अधिक सटीक बना सकता है।
