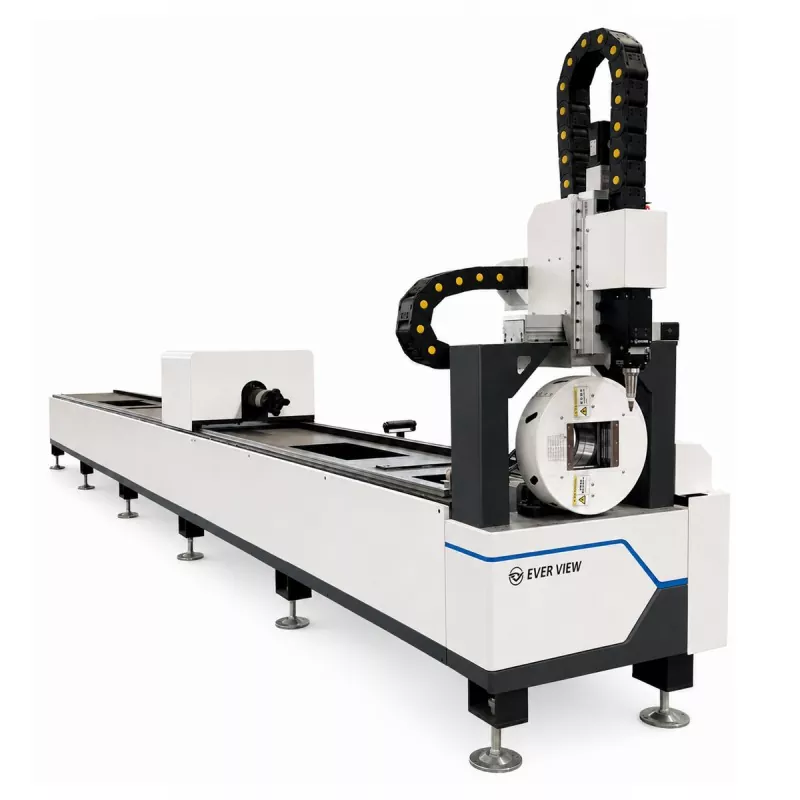

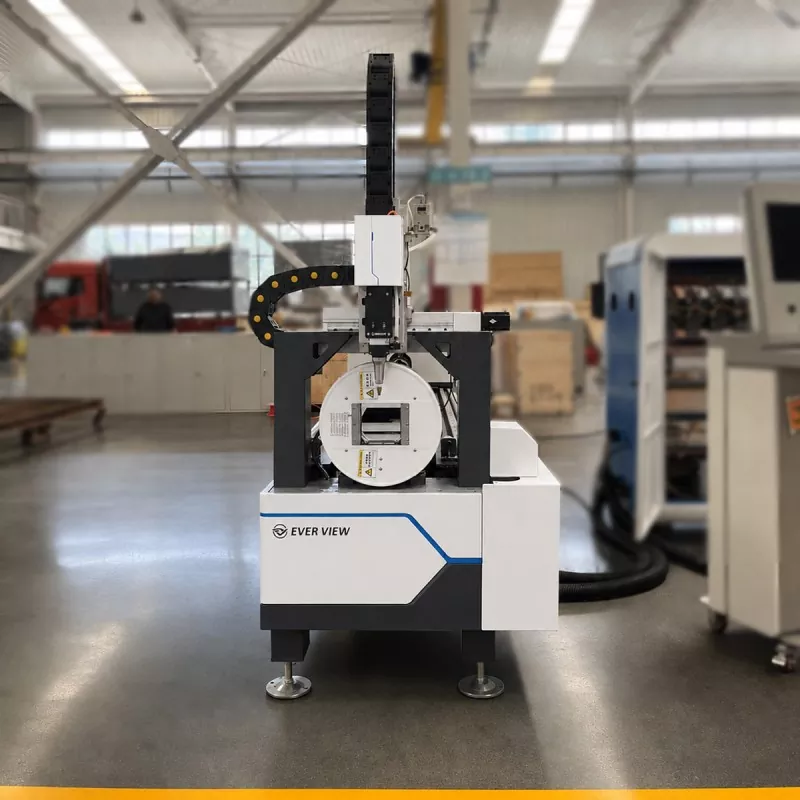

किफायती फाइबर लेजर ट्यूब कटिंग मशीन एक प्रोग्राम की गई प्रक्रिया में ट्यूब कटिंग, होल कटिंग, स्लॉटिंग, कंटूर कटिंग और एंड ट्रिमिंग कर सकती है। यह धातु फर्नीचर, फिटनेस उपकरण, ऑटोमोटिव घटकों, कृषि मशीनरी, निर्माण संरचनाओं और सामान्य धातु निर्माण के लिए उपयुक्त है।
मशीन कॉन्फ़िगरेशन और कटिंग मूल्यांकन के लिए हमें अपना ट्यूब आकार, सामग्री, मोटाई, लंबाई और ड्राइंग भेजें।

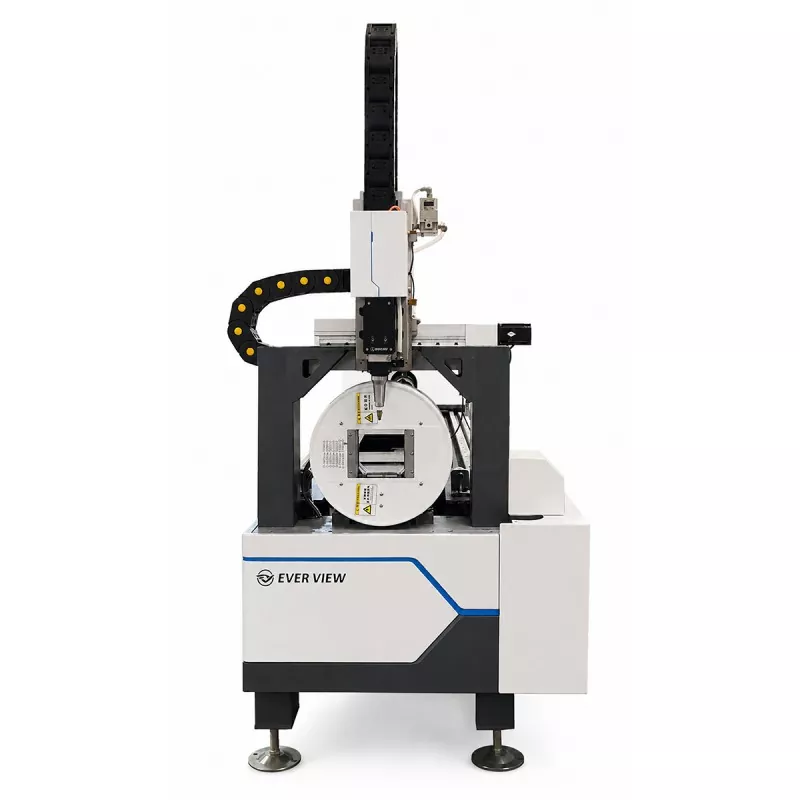

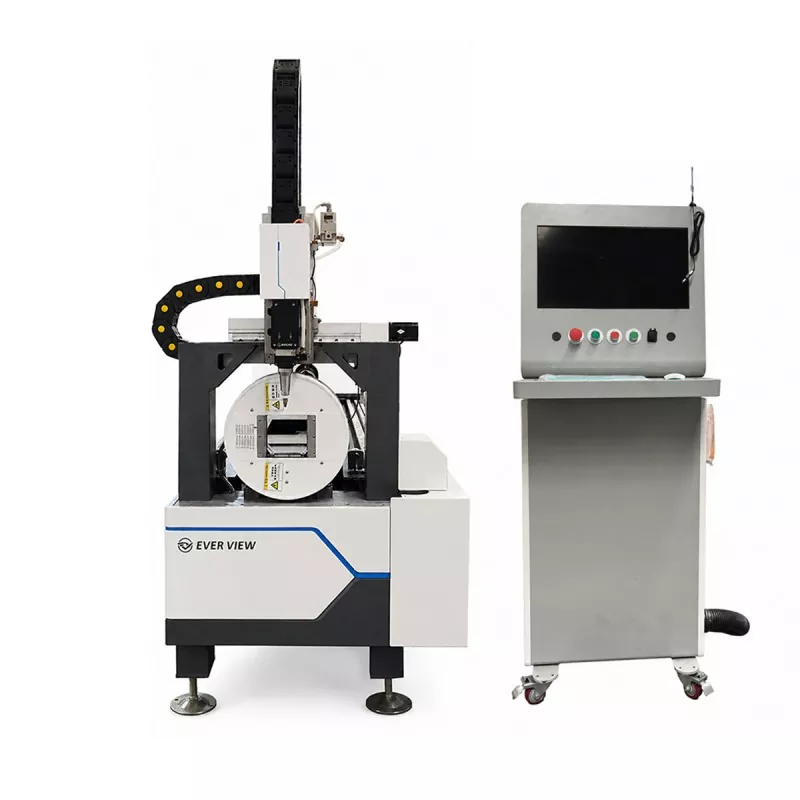

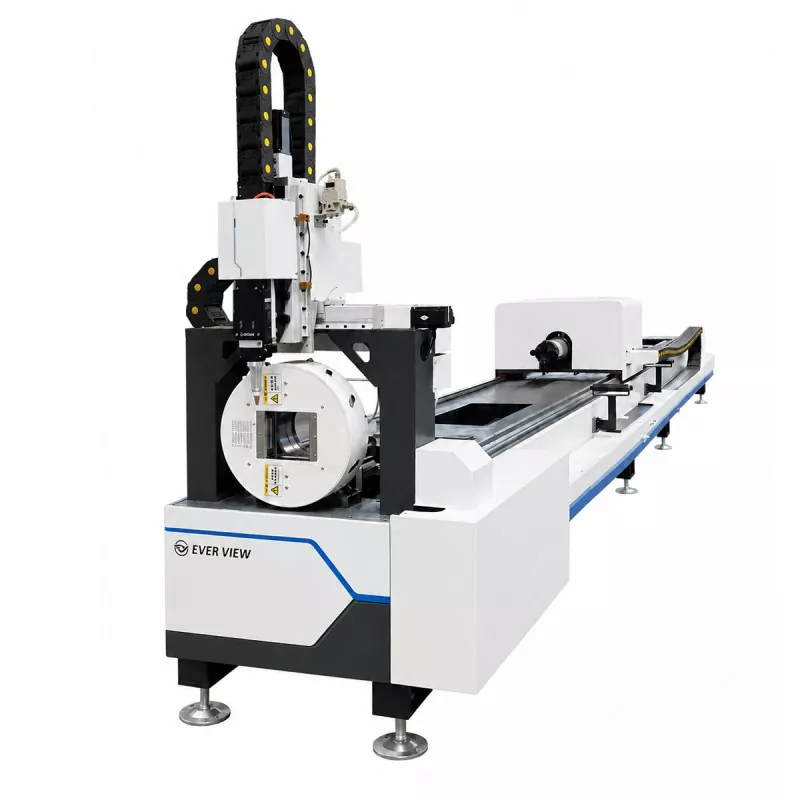

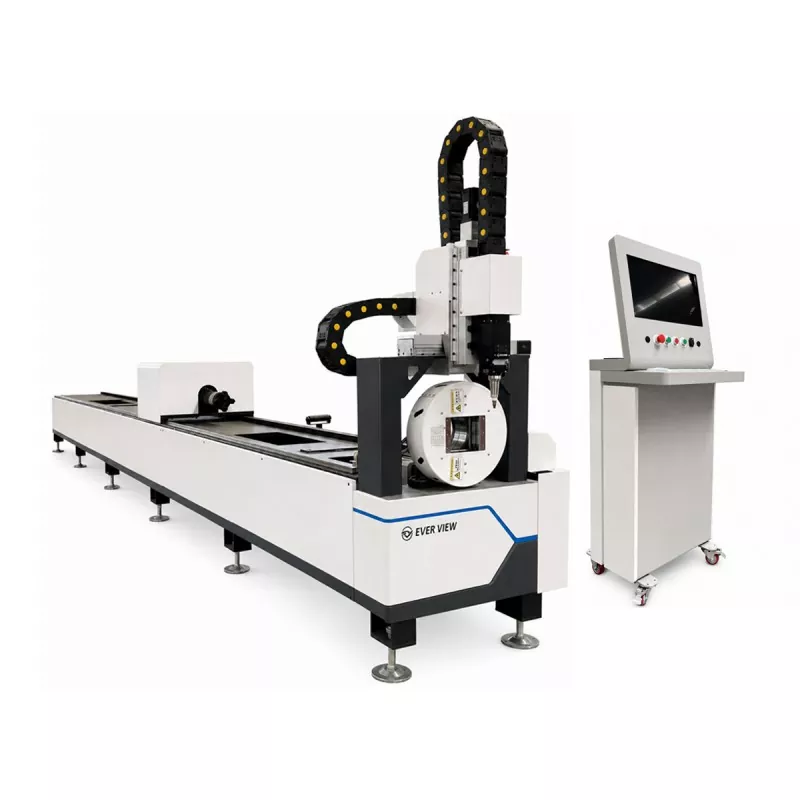

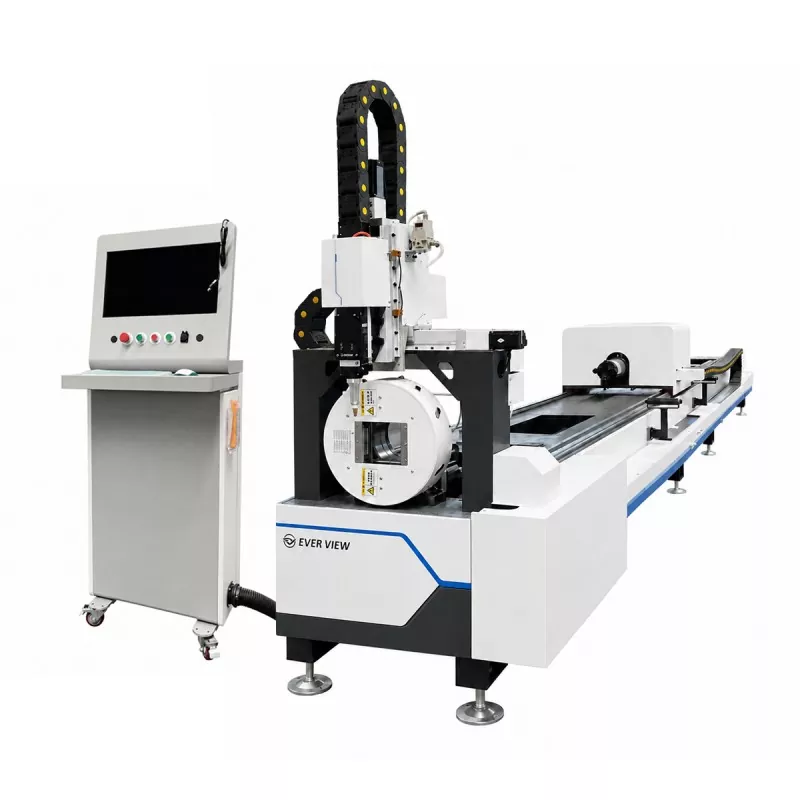

एवर व्यू किफायती फाइबर लेजर ट्यूब कटिंग मशीन उन खरीदारों के लिए डिज़ाइन की गई है, जिन्हें अनावश्यक सिस्टम जटिलता के बिना विश्वसनीय ट्यूब प्रसंस्करण की आवश्यकता होती है। 3kW लेजर स्रोत काटने की क्षमता, परिचालन लागत और अनुप्रयोग लचीलेपन के बीच एक व्यावहारिक संतुलन प्रदान करता है।
संदर्भ के लिए, एक उचित रूप से कॉन्फ़िगर की गई 3 किलोवाट प्रणाली आमतौर पर उपयुक्त परिस्थितियों में कार्बन स्टील ट्यूब की दीवारों को लगभग 10-12 मिमी तक और स्टेनलेस स्टील ट्यूब की दीवारों को लगभग 5-6 मिमी तक काट सकती है। ये आंकड़े गारंटीशुदा सीमा के बजाय संदर्भ मूल्य हैं। वास्तविक परिणाम ट्यूब प्रोफ़ाइल, सामग्री ग्रेड, गैस दबाव, नोजल चयन, काटने की गति, किनारे की गुणवत्ता की आवश्यकताओं और मशीन कॉन्फ़िगरेशन पर निर्भर करते हैं।
यह लेज़र ट्यूब कटिंग में प्रवेश करने वाली कार्यशालाओं, समर्पित ट्यूब-प्रसंस्करण उपकरण जोड़ने वाले कारखानों और छोटे-बैच या मध्यम-बैच ऑर्डर संभालने वाले निर्माताओं के लिए उपयुक्त है।
निम्नलिखित मान सामान्य ट्यूब अनुप्रयोगों के लिए सामान्य संदर्भ श्रेणियां हैं:
|
सामग्री |
विशिष्ट 3kW संदर्भ काटने की मोटाई |
आवेदन टिप्पणी |
|
कार्बन स्टील |
लगभग 0.8-12 मिमी |
ऑक्सीजन कटिंग का उपयोग आमतौर पर मोटे वर्गों के लिए किया जाता है; जब साफ किनारे की आवश्यकता हो तो नाइट्रोजन का चयन किया जा सकता है |
|
स्टेनलेस स्टील |
लगभग 0.8-6 मिमी |
नाइट्रोजन का उपयोग आमतौर पर ऑक्सीकरण को कम करने और किनारे की उपस्थिति में सुधार करने के लिए किया जाता है |
|
कलई चढ़ा इस्पात |
लगभग 0.8-5 मिमी |
काटने के मापदंडों को कोटिंग व्यवहार और धूआं नियंत्रण के लिए जिम्मेदार होना चाहिए |
|
अल्युमीनियम |
लगभग 0.8-4 मिमी |
वास्तविक क्षमता मिश्र धातु, ट्यूब ज्यामिति और गर्मी अपव्यय पर दृढ़ता से निर्भर करती है |
|
पीतल या तांबा |
लगभग 0.8-3 मिमी |
उपयुक्त लेजर स्रोत, कटिंग हेड, गैस और पैरामीटर कॉन्फ़िगरेशन की आवश्यकता है |
छोटे-व्यास ट्यूबों, जटिल प्रोफाइल, उच्च गति उत्पादन, या सख्त किनारे-गुणवत्ता आवश्यकताओं के लिए अधिकतम व्यावहारिक मोटाई कम हो सकती है। अंतिम पुष्टि से पहले खरीदार की वास्तविक ट्यूब का उपयोग करके कटिंग परीक्षण की सिफारिश की जाती है।
काटने की गति दीवार की मोटाई, सामग्री ग्रेड, ट्यूब आकार, काटने वाली गैस, नोजल व्यास, फोकल स्थिति और आवश्यक किनारे की गुणवत्ता के अनुसार भिन्न होती है। निम्नलिखित मान सामान्य ट्यूब सामग्रियों के सीधे वर्गों के लिए सामान्य संदर्भ श्रेणियां हैं:
|
सामग्री और मोटाई |
3kW लेजर के साथ संदर्भ काटने की गति |
|
कार्बन स्टील, 2 मिमी |
लगभग 4-8 मीटर/मिनट |
|
कार्बन स्टील, 4 मिमी |
लगभग 2-4 मीटर/मिनट |
|
कार्बन स्टील, 6 मिमी |
लगभग 1.2-2.5 मीटर/मिनट |
|
कार्बन स्टील, 10 मिमी |
लगभग 0.5-1.2 मीटर/मिनट |
|
स्टेनलेस स्टील, 2 मिमी |
लगभग 3-6 मीटर/मिनट |
|
स्टेनलेस स्टील, 4 मिमी |
लगभग 1.2-2.5 मीटर/मिनट |
|
स्टेनलेस स्टील, 6 मिमी |
लगभग 0.5-1.2 मीटर/मिनट |
|
गैल्वेनाइज्ड स्टील, 2 मिमी |
लगभग 3-6 मीटर/मिनट |
|
एल्यूमिनियम, 2 मिमी |
लगभग 4-8 मीटर/मिनट |
ये गतियाँ केवल प्रारंभिक मूल्यांकन के लिए हैं। छेद काटने, स्लॉटिंग, तेज कोनों, छोटे समोच्च, और अंत ट्रिमिंग के लिए सामान्यतः सीधी-रेखा काटने की तुलना में कम गति की आवश्यकता होती है। मशीन कॉन्फ़िगरेशन की तुलना करते समय खरीदारों को काटने की गति और तैयार किनारे की गुणवत्ता दोनों का मूल्यांकन करना चाहिए।
लेजर शक्ति का चयन केवल अधिकतम शक्ति के बजाय आवश्यक सामग्री की मोटाई, उत्पादन गति और कार्यभार के अनुसार किया जाना चाहिए।
|
लेजर पावर |
विशिष्ट अनुप्रयोग रेंज |
लाभ |
सीमाएँ |
|
2 किलोवाट |
पतला कार्बन स्टील, स्टेनलेस स्टील, गैल्वनाइज्ड स्टील और लाइट-ड्यूटी ट्यूब काम करते हैं |
कम प्रारंभिक निवेश और कम परिचालन मांग |
मध्यम या मोटी ट्यूबों के लिए कम काटने की मोटाई और धीमी प्रसंस्करण |
|
3 किलोवाट |
छोटे और मध्यम आकार के निर्माण के लिए सामान्य प्रयोजन ट्यूब कटिंग |
संतुलित काटने की क्षमता, गति, लागत और अनुप्रयोग लचीलापन |
बार-बार मोटी दीवार के उत्पादन के लिए पर्याप्त नहीं हो सकता है |
|
4 किलोवाट |
उच्च मात्रा में उत्पादन और मोटी कार्बन या स्टेनलेस स्टील ट्यूब |
उच्च काटने की गति और अधिक मोटाई का मार्जिन |
उच्च उपकरण लागत, बिजली की मांग और परिचालन आवश्यकताएँ |
2kW मशीन की तुलना में, 3kW मॉडल आम तौर पर मध्यम-मोटाई ट्यूबों के लिए व्यापक प्रसंस्करण रेंज और उच्च उत्पादकता प्रदान करता है। 4kW मशीन की तुलना में, यह आमतौर पर कम निवेश और अधिक किफायती संचालन प्रदान करती है, जबकि कुछ गति और अधिकतम मोटाई क्षमता छोड़ देती है।
मुख्य रूप से पतली दीवार वाले फर्नीचर ट्यूबों को संसाधित करने वाले खरीदारों के लिए, 2 किलोवाट प्रणाली पर्याप्त हो सकती है। मध्यम-मोटाई वाले कार्बन स्टील और स्टेनलेस स्टील ट्यूबों से जुड़े मिश्रित ऑर्डर के लिए, 3 किलोवाट अक्सर एक व्यावहारिक विकल्प होता है। मोटी ट्यूबों या उच्च मात्रा वाले ऑर्डर के निरंतर उत्पादन के लिए, 4kW कॉन्फ़िगरेशन बेहतर उत्पादकता प्रदान कर सकता है।
किफायती फाइबर लेजर ट्यूब कटिंग मशीन अंतिम कॉन्फ़िगरेशन के अनुसार गोल, चौकोर, आयताकार और चयनित विशेष प्रोफाइल का समर्थन करती है। लागू सामग्रियों में कार्बन स्टील, स्टेनलेस स्टील, गैल्वनाइज्ड स्टील, एल्यूमीनियम और अन्य लेजर-कटेबल धातुएं शामिल हो सकती हैं।
वास्तविक कटिंग रेंज सामग्री ग्रेड, दीवार की मोटाई, ट्यूब प्रोफाइल, कटिंग गैस, आवश्यक किनारे की गुणवत्ता और उत्पादन की गति पर निर्भर करती है।
डिजिटल प्रोग्रामिंग ऑपरेटरों को प्रत्येक डिज़ाइन के लिए समर्पित यांत्रिक टूलींग तैयार किए बिना ट्यूब की लंबाई, छेद की स्थिति, आकृति और अंत आकार को बदलने की अनुमति देती है। यह मशीन को दोबारा उत्पादन, अनुकूलित निर्माण, प्रोटोटाइप और मिश्रित ऑर्डर के लिए उपयुक्त बनाता है।

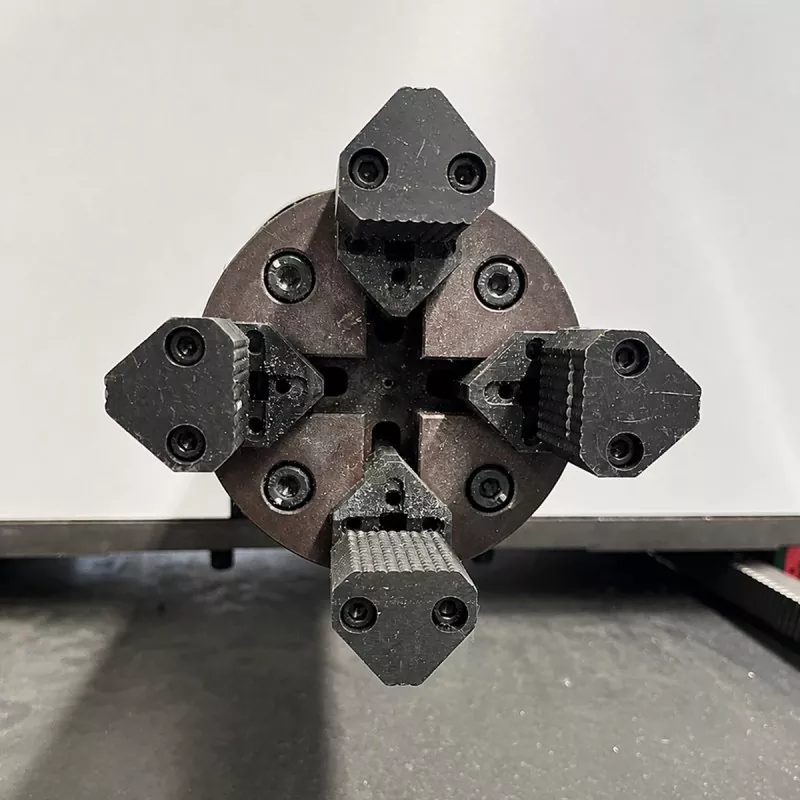

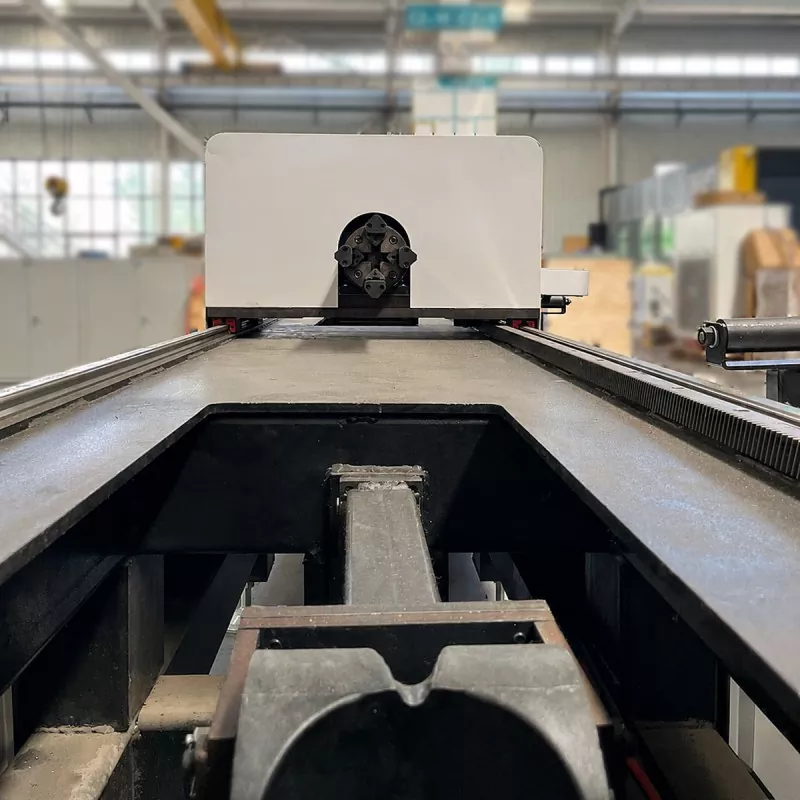

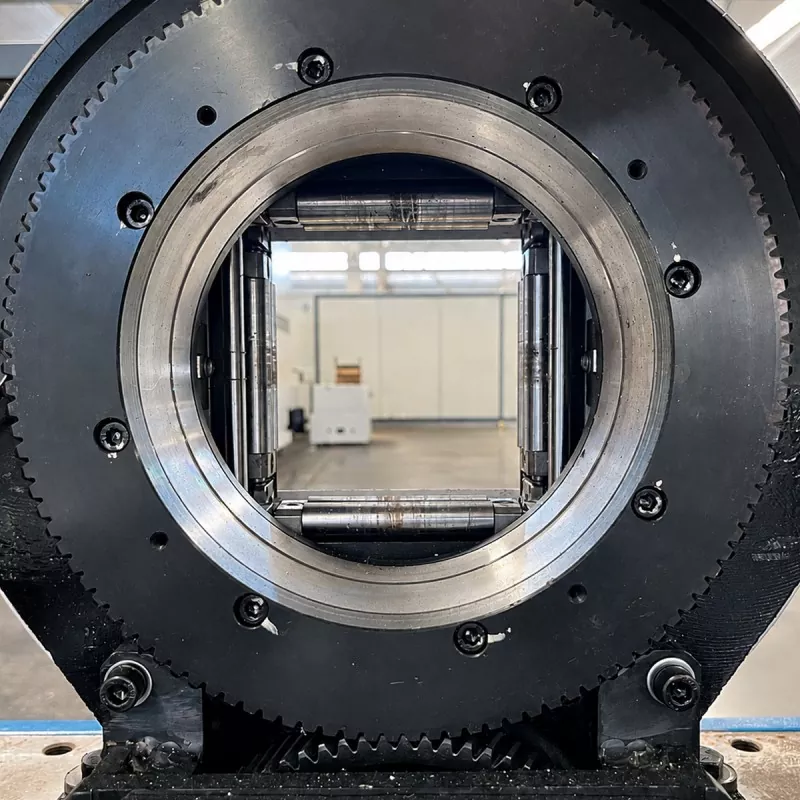

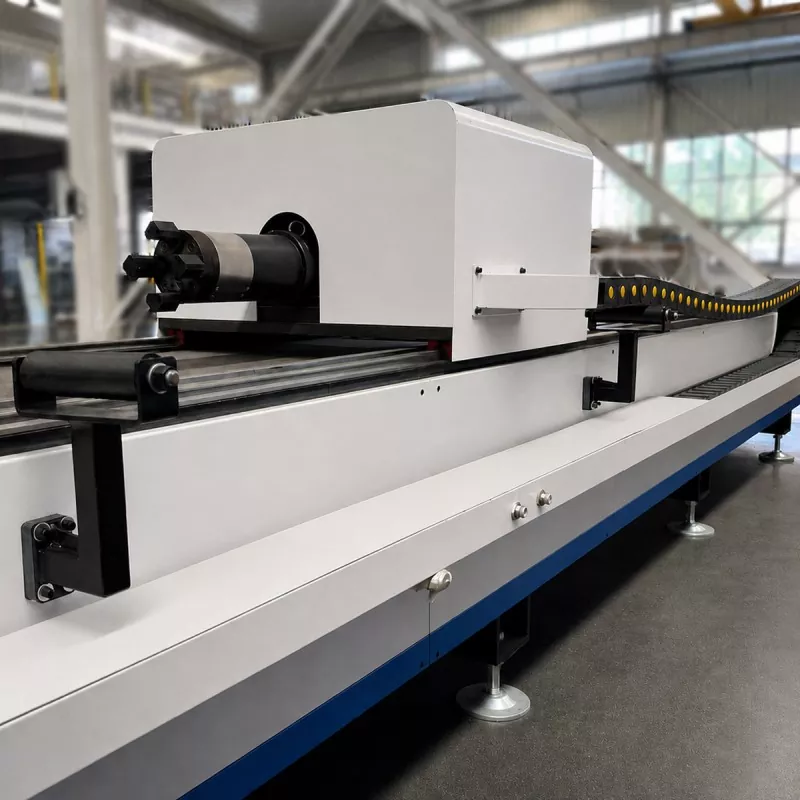

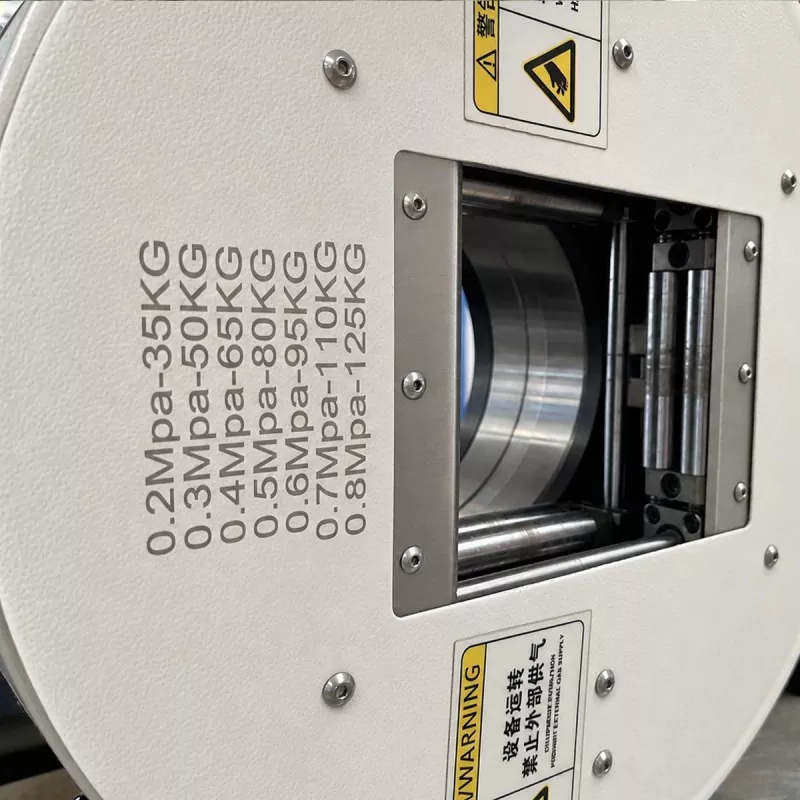

यूनिवर्सल चक गोल और चौकोर ट्यूबों को समायोजित करता है, जो विभिन्न वर्कपीस के बीच स्थिरता परिवर्तन को कम करने में मदद करता है। स्थिर क्लैंपिंग ट्यूब के कई किनारों के आसपास छेद, स्लॉट, आकृति और कट की सटीक कटिंग का समर्थन करती है।
चक गति 120 आरपीएम तक पहुंच सकती है।
उपयुक्त भागों के लिए, मशीन मापने से संबंधित तैयारी, कटिंग, ड्रिलिंग, स्लॉटिंग और एंड ट्रिमिंग को एक प्रोग्राम प्रक्रिया में जोड़ सकती है। इससे मैन्युअल मार्किंग, बार-बार क्लैम्पिंग, वर्कपीस ट्रांसफर और सेकेंडरी मशीनिंग कम हो सकती है।
वास्तविक सुधार ट्यूब ज्यामिति, सामग्री, उत्पादन मात्रा और मौजूदा वर्कफ़्लो पर निर्भर करता है।
किफायती फाइबर लेजर ट्यूब कटिंग मशीन धातु के फर्नीचर अनुप्रयोगों जैसे टेबल, कुर्सियां, शेल्फिंग, बिस्तर फ्रेम और अन्य ट्यूबलर फर्नीचर घटकों के लिए उपयुक्त है।
फिटनेस उपकरणों के लिए, यह जिम उपकरणों में उपयोग किए जाने वाले फ्रेम, ब्रैकेट, सपोर्ट और कनेक्शन भागों को संसाधित कर सकता है।
ऑटोमोटिव घटक उत्पादन में, इसका उपयोग चयनित ट्यूबलर संरचनाओं, ब्रैकेट्स, सपोर्ट और निर्मित वाहन भागों के लिए किया जा सकता है।
कृषि मशीनरी के लिए, विशिष्ट अनुप्रयोगों में फ्रेम, गार्ड, सपोर्ट और कनेक्टिंग घटक शामिल हैं।
निर्माण संरचना निर्माण में, यह संरचनात्मक ट्यूब, हैंड्रिल, सपोर्ट और फ्रेमवर्क घटकों को संसाधित कर सकता है।
सामान्य धातु निर्माण के लिए, मशीन अनुकूलित भागों, प्रोटोटाइप, अनुबंध निर्माण और मिश्रित ऑर्डर के लिए उपयुक्त है।

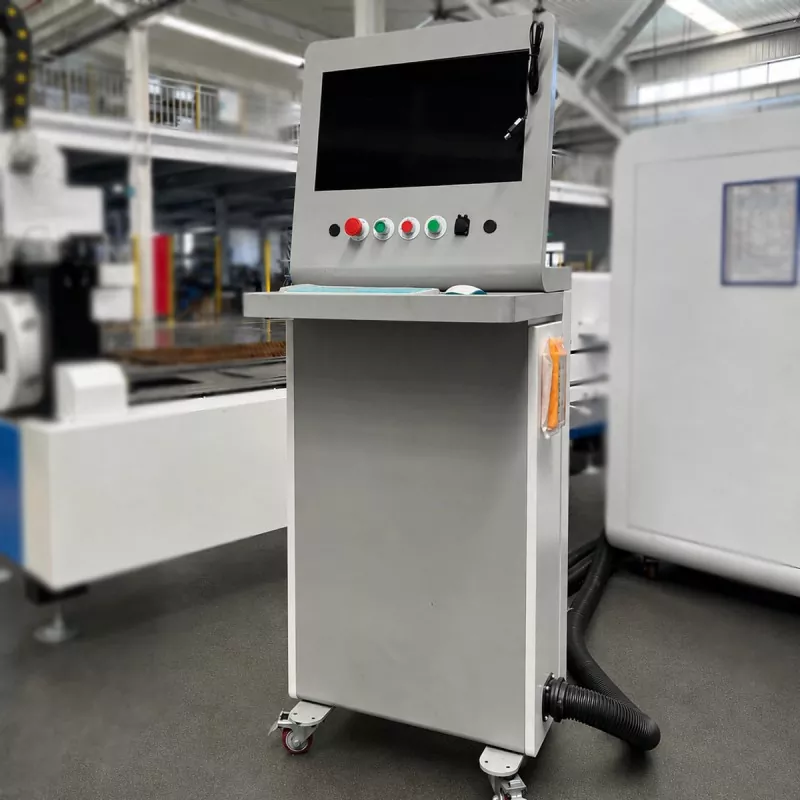

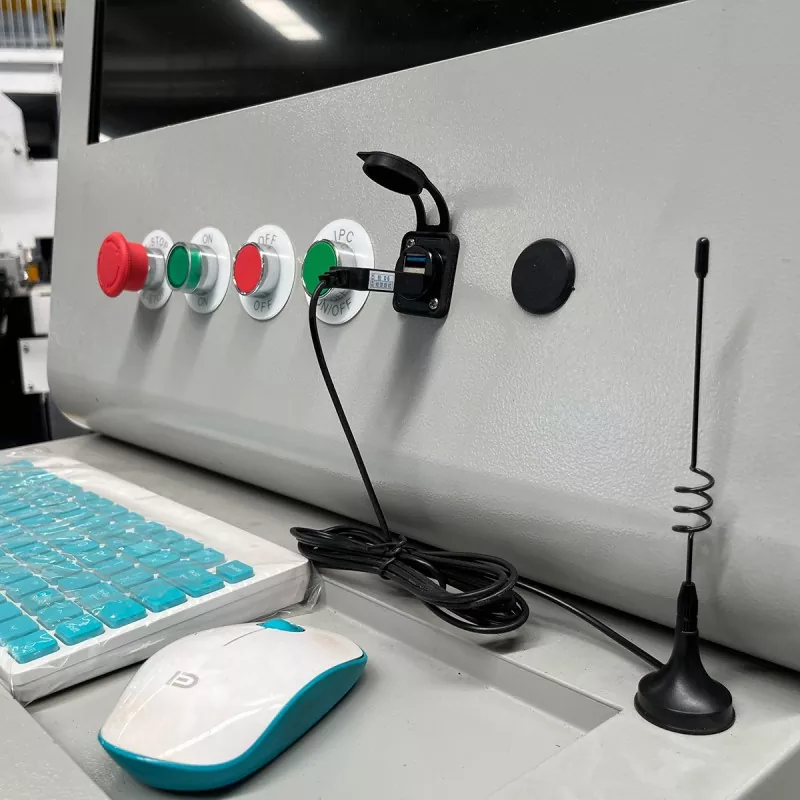

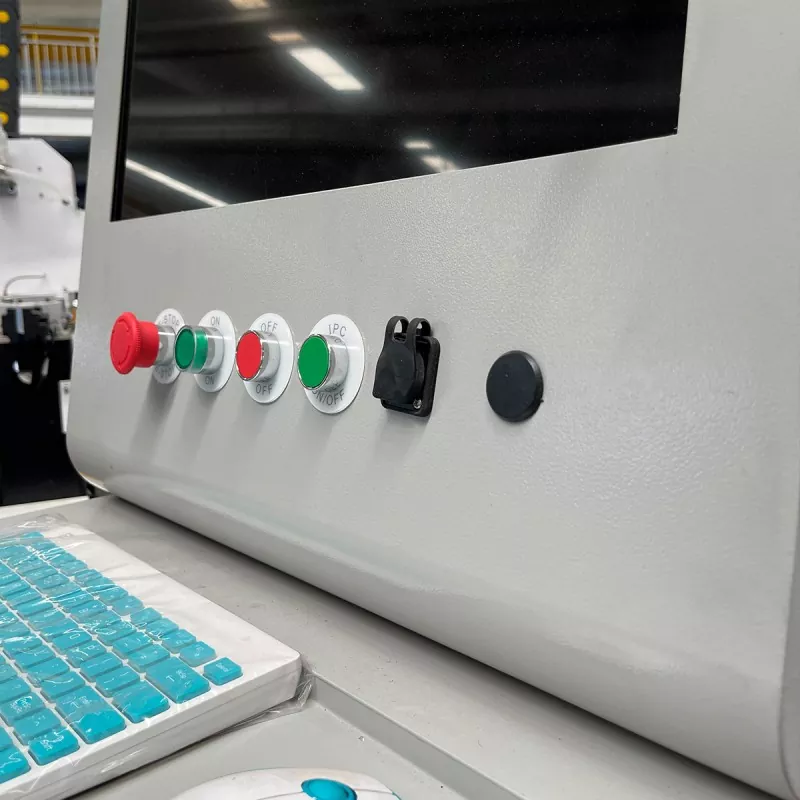

मशीन दैनिक संचालन और निरीक्षण के लिए लोडिंग क्षेत्र, चक सिस्टम और कटिंग जोन तक पहुंच प्रदान करती है। ऑपरेटर उत्पादन चित्र के अनुसार प्रोग्राम बदल सकते हैं, जो बार-बार उत्पाद परिवर्तन करने वाले निर्माताओं के लिए उपयोगी है।

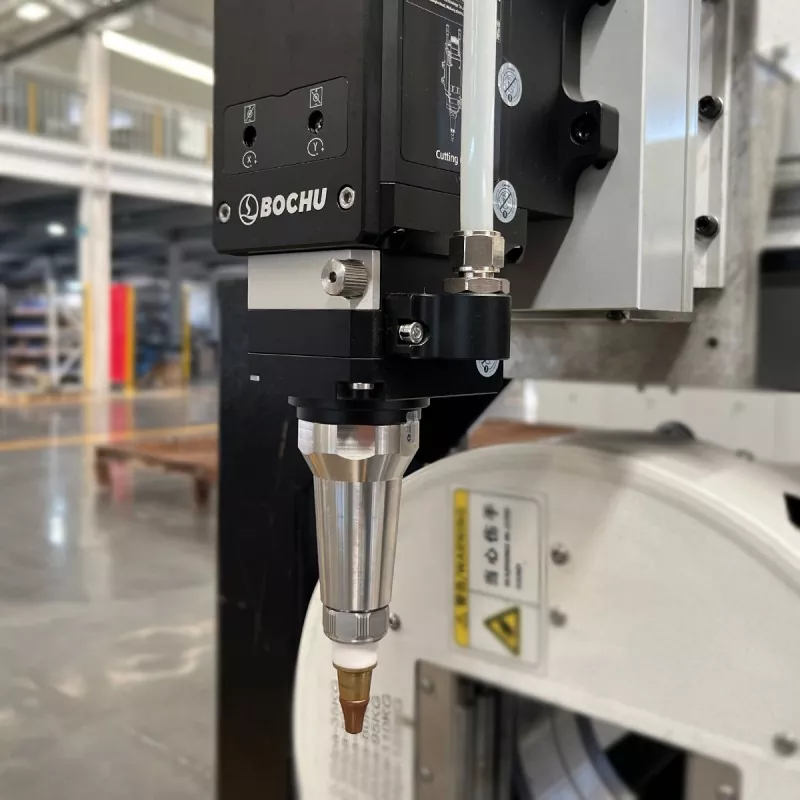

नियमित रखरखाव में चक, गाइड घटकों, कटिंग हेड सुरक्षा, शीतलन प्रणाली, गैस प्रणाली, स्नेहन बिंदु और विद्युत कनेक्शन का निरीक्षण और सफाई शामिल होनी चाहिए। नोजल, सुरक्षात्मक लेंस और अन्य उपभोग्य सामग्रियों की जांच की जानी चाहिए और आवश्यकता पड़ने पर प्रतिस्थापित किया जाना चाहिए।
अंतिम कॉन्फ़िगरेशन को अकेले लेजर पावर के बजाय वास्तविक अनुप्रयोग के अनुसार चुना जाना चाहिए।
कोटेशन का अनुरोध करने से पहले, खरीदारों को ट्यूब के आकार और आयाम, अधिकतम और न्यूनतम ट्यूब आकार, ट्यूब की लंबाई, सामग्री और दीवार की मोटाई, अपेक्षित उत्पादन मात्रा, विशिष्ट भाग चित्र, आवश्यक काटने की गति, किनारे की गुणवत्ता की आवश्यकताएं, कार्यशाला स्थान और बिजली की आपूर्ति, गैस काटने और सहायक उपकरण की पुष्टि करनी चाहिए।
अंतिम उपकरण चयन से पहले खरीदार की वास्तविक सामग्री और चित्र के आधार पर एक काटने का नमूना अनुशंसित किया जाता है।
|
वस्तु |
विनिर्देश |
|
लेजर शक्ति |
3 किलोवाट |
|
अधिकतम ट्यूब व्यास |
120 मिमी |
|
अधिकतम ट्यूब लंबाई |
6100 मिमी |
|
लागू ट्यूब आकार |
गोल, चौकोर, आयताकार और चयनित प्रोफ़ाइल |
|
अधिकतम कार्बन स्टील मोटाई का संदर्भ लें |
सामग्री और प्रक्रिया शर्तों के अधीन, लगभग 10-12 मिमी |
|
अधिकतम स्टेनलेस स्टील मोटाई का संदर्भ लें |
सामग्री और प्रक्रिया शर्तों के अधीन, लगभग 5-6 मिमी |
|
चक गति |
120 आरपीएम तक |
|
त्वरण |
1.0G तक |
|
स्थिति निर्धारण सटीकता |
±0.03 मिमी |
|
स्थिति निर्धारण सटीकता दोहराएँ |
±0.03 मिमी |
|
मुख्य प्रसंस्करण कार्य |
ट्यूब कटिंग, होल कटिंग, स्लॉटिंग, कंटूर कटिंग और एंड ट्रिमिंग |
|
विशिष्ट सामग्री |
कार्बन स्टील, स्टेनलेस स्टील, गैल्वनाइज्ड स्टील, एल्यूमीनियम और अन्य उपयुक्त धातुएँ |
अंतिम कटिंग मोटाई और गति की पुष्टि सामग्री, ट्यूब आयाम, दीवार की मोटाई, कटिंग गैस, आवश्यक किनारे की गुणवत्ता और उत्पादन लक्ष्य के अनुसार की जानी चाहिए।
इसे कार्बन स्टील, स्टेनलेस स्टील, गैल्वनाइज्ड स्टील, एल्यूमीनियम और अन्य उपयुक्त लेजर-कटेबल धातुओं के लिए कॉन्फ़िगर किया जा सकता है। वास्तविक क्षमता सामग्री ग्रेड, मोटाई, ट्यूब प्रोफाइल, कटिंग गैस और किनारे की गुणवत्ता की आवश्यकताओं पर निर्भर करती है।
एक सामान्य संदर्भ के रूप में, 3kW मॉडल उपयुक्त परिस्थितियों में कार्बन स्टील ट्यूब की दीवारों को लगभग 10-12 मिमी तक और स्टेनलेस स्टील ट्यूब की दीवारों को लगभग 5-6 मिमी तक संसाधित कर सकता है। ये मूल्य सार्वभौमिक सीमाएँ नहीं हैं। खरीदार की सामग्री, ट्यूब आयाम और आवश्यक किनारे की गुणवत्ता के परीक्षण के माध्यम से वास्तविक प्रदर्शन की पुष्टि की जानी चाहिए।
सामान्य पतली और मध्यम मोटाई वाली ट्यूबों के लिए, संदर्भ गति सामग्री और मोटाई के आधार पर लगभग 0.5 से 8 मीटर/मिनट तक हो सकती है। उदाहरण के लिए, 2 मिमी कार्बन स्टील लगभग 4-8 मीटर/मिनट तक पहुंच सकता है, जबकि 6 मिमी स्टेनलेस स्टील लगभग 0.5-1.2 मीटर/मिनट पर काम कर सकता है। छेद काटने, स्लॉटिंग, कोनों और जटिल आकृतियों के लिए आम तौर पर कम गति की आवश्यकता होती है।
मानक अनुप्रयोग में गोल, चौकोर और आयताकार ट्यूब शामिल हैं। उनके आयामों और क्लैम्पिंग आवश्यकताओं की पुष्टि के बाद चयनित विशेष प्रोफाइल भी संभव हो सकते हैं।
अधिकतम ट्यूब व्यास 120 मिमी है, और अधिकतम ट्यूब लंबाई 6100 मिमी है। प्रयोग करने योग्य सीमा की पुष्टि ट्यूब के आकार, दीवार की मोटाई, लोडिंग विधि और अंतिम कॉन्फ़िगरेशन के अनुसार की जानी चाहिए।
हाँ। किफायती फाइबर लेजर ट्यूब कटिंग मशीन ट्यूबों को लंबाई में काटने के अलावा छेद काटने, स्लॉटिंग, समोच्च काटने और अंत ट्रिमिंग भी कर सकती है।
एक 3kW लेजर स्रोत कई सामान्य ट्यूब-प्रसंस्करण अनुप्रयोगों के लिए उपयुक्त है। यह आम तौर पर मध्यम-मोटाई ट्यूबों के लिए 2 किलोवाट प्रणाली की तुलना में अधिक सक्षम है और मध्यम उत्पादन आवश्यकताओं के लिए 4 किलोवाट प्रणाली की तुलना में अधिक किफायती है। सही विकल्प सामग्री, मोटाई, ट्यूब आकार, काटने की गति, उत्पादन मात्रा और किनारे की गुणवत्ता पर निर्भर करता है। खरीदारों को मूल्यांकन के लिए वास्तविक वर्कपीस जानकारी प्रदान करनी चाहिए।
2 किलोवाट चुनें जब अधिकांश काम में पतली दीवार वाली ट्यूब शामिल होती हैं और निवेश नियंत्रण प्राथमिकता होती है। सामान्य कार्बन स्टील, स्टेनलेस स्टील और गैल्वेनाइज्ड ट्यूब अनुप्रयोगों की संतुलित रेंज के लिए 3 किलोवाट चुनें। जब उच्च उत्पादन गति, मोटी सामग्री, या निरंतर हेवी-ड्यूटी ऑपरेशन की आवश्यकता हो तो 4kW चुनें।
बताई गई स्थिति सटीकता ±0.03 मिमी है, दोहराई गई स्थिति सटीकता ±0.03 मिमी है। वास्तविक भाग सटीकता ट्यूब की सीधीता, क्लैम्पिंग, मशीन अंशांकन, कटिंग पैरामीटर और प्रोग्राम सेटिंग्स पर भी निर्भर करती है।
एवर व्यू मशीन चयन, कॉन्फ़िगरेशन, एप्लिकेशन मूल्यांकन, नमूना काटने और प्री-शिपमेंट तैयारी के साथ ग्राहकों का समर्थन करता है।
ग्राहक तकनीकी समीक्षा के लिए ट्यूब आयाम, सामग्री, मोटाई, उत्पादन आवश्यकताएं और चित्र प्रदान कर सकते हैं। विशिष्ट ट्यूब-प्रसंस्करण आवश्यकताओं के अनुसार अनुकूलित कॉन्फ़िगरेशन पर भी चर्चा की जा सकती है।
यह किफायती 3kW ट्यूब लेजर कटर निवेश, प्रसंस्करण क्षमता और दैनिक प्रयोज्य के बीच एक व्यावहारिक संतुलन प्रदान करता है। यह उन खरीदारों के लिए उपयुक्त है जिन्हें सामान्य धातु ट्यूबों के लिए फाइबर लेजर समाधान, कार्बन स्टील के लिए लगभग 10-12 मिमी और स्टेनलेस स्टील के लिए 5-6 मिमी की संदर्भ काटने की क्षमता, लचीली डिजिटल प्रोग्रामिंग, सार्वभौमिक क्लैंपिंग और कम माध्यमिक संचालन की आवश्यकता होती है।
2kW मशीन की तुलना में, यह मध्यम-मोटाई वाली सामग्रियों के लिए अधिक क्षमता प्रदान करती है। 4kW मशीन की तुलना में, यह उन खरीदारों के लिए अधिक किफायती समाधान पेश कर सकता है जिन्हें अधिकतम मोटाई या निरंतर उच्च गति उत्पादन की आवश्यकता नहीं होती है।
ट्यूब काटने की मशीन का चयन केवल विशिष्टताओं के बजाय वास्तविक वर्कपीस पर आधारित होना चाहिए।
एप्लिकेशन मूल्यांकन और मशीन कॉन्फ़िगरेशन के लिए अपने ट्यूब आकार, सामग्री, मोटाई, लंबाई, उत्पादन मात्रा, आवश्यक काटने की गति और भाग ड्राइंग को कभी भी देखें।
